引言

随着现代建筑向智能化、节能化方向快速发展，变风量（Variable Air Volume，VAV）空调系统因其出色的节能潜力与灵活的区域温控能力，已成为大型商业建筑与公共设施的主流选择。浙江中控电子技术有限公司作为国内自动化控制领域的领先企业，其VAV空调控制系统设计充分融合了先进的自动化技术、精准的控制算法与可靠的工业级硬件，构建了一套高效、稳定、智能的环境控制解决方案。

一、 系统架构设计

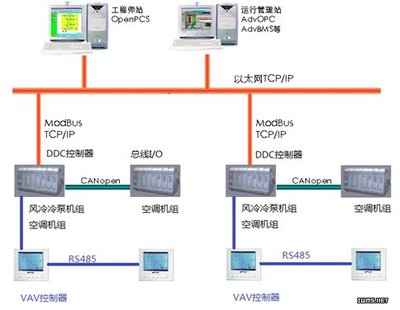

浙江中控VAV空调控制系统采用分层分布式架构，通常分为管理层、控制层与现场层。

1. 管理层：部署在中央监控室，由高性能工控机、服务器及组态软件（如中控ECS系列）构成。该层提供全局监控、数据记录、报表分析、能效管理及报警管理等人机交互功能，并通过标准协议（如BACnet、OPC UA）实现与楼宇自控系统（BAS）或更高级别管理平台的集成。
2. 控制层：为核心控制单元，通常由中控自主开发的系列直接数字控制器（DDC）或可编程逻辑控制器（PLC）担当。控制器负责处理来自现场层传感器的数据，执行复杂的控制逻辑（如PID调节、串级控制、新风补偿等），并向执行机构发出精确指令。控制器之间通过高速工业以太网或现场总线（如Modbus TCP/IP, CAN）互联，实现协调联动。
3. 现场层：包括各类传感与执行设备。关键传感器有：室内温湿度传感器、风管静压传感器、CO2浓度传感器、风速传感器等。关键执行器包括：VAV末端装置（含风阀驱动器）、变频风机驱动器、水阀执行器、新风/回风/排风风阀执行器等。这些设备将物理信号转化为标准电信号，并与控制层控制器直接通信。

二、 核心自动化控制策略

系统的智能化与节能效果主要通过以下先进控制策略实现：

1. VAV末端控制：每个末端单元根据所属区域的温度设定值与实际测量值的偏差，采用PID算法实时调节送风风门的开度，改变送风量，以维持区域温度恒定。系统支持根据人员密度动态调节最小新风量设定。
2. 送风机总风量控制：这是系统节能的关键。采用“变静压控制”或“总风量控制”法。

• 变静压控制：通过安装在主风道最不利末端的静压传感器，监测静压值。控制器调节送风变频器的频率，使该静压维持在最低需求设定点，从而大幅降低风机能耗。

• 总风量控制：通过计算并累加所有末端单元的实时风量需求，将其作为设定值直接控制送风机转速，省去了静压传感器，控制更直接，稳定性更高。

1. 新风量优化控制：结合室内CO2浓度监测与室外焓值（温度、湿度）比较，动态调整新风阀开度。在过渡季节采用免费冷却（利用室外新风制冷），在极端天气下最小化新风负荷，实现健康与节能的平衡。
2. 冷水机组联动控制：系统与冷水机组、水泵、冷却塔进行通信联动。根据空调系统的总冷负荷需求，优化启停台数与运行效率，实现冷源侧的整体能效提升。
3. 自适应与预测控制：部分高级应用引入机器学习算法，通过对历史运行数据、天气预报和建筑日程的学习，预测未来负荷变化，提前调整系统运行参数，实现前瞻性优化。

三、 系统特点与优势

1. 高精度与稳定性：基于浙江中控在工业自动化领域的深厚积累，控制器硬件可靠，控制算法经过长期实践验证，能够应对复杂多变的工况。
2. 深度节能：通过上述综合控制策略，相比定风量系统，VAV系统通常可实现风机节能30%-50%，结合冷热源优化，整体空调系统节能效果显著。
3. 灵活性与可扩展性：模块化设计支持系统规模的平滑扩展。组态软件提供图形化编程工具，便于根据具体建筑格局和功能需求定制控制逻辑。
4. 智能诊断与维护：系统具备完善的设备运行状态监测、故障预警（如滤网堵塞报警、风机异常）和日志记录功能，支持远程访问与调试，极大降低了运维难度与成本。
5. 开放与集成：支持多种国际标准通信协议，易于与消防、照明、安防等其它建筑子系统集成，构建统一的智能建筑管理平台。

四、 应用与展望

浙江中控电子的VAV空调控制系统已广泛应用于高端写字楼、大型商场、医院、交通枢纽、数据中心等各类建筑中，取得了良好的经济与社会效益。随着物联网（IoT）、人工智能（AI）与数字孪生技术的深入融合，该系统将朝着更加自主化、个性化的方向发展。例如，通过融合无线传感器网络和人员定位技术，实现“按人供能”；利用数字孪生模型进行实时仿真与优化，达到全生命周期的最优能效管理。

结论

浙江中控电子设计的VAV空调自动化控制系统，以其先进的架构、智能的控制策略、可靠的硬件平台和显著的节能效益，代表了当前建筑环境控制领域的先进水平。它不仅是实现建筑绿色低碳运行的关键技术装备，也为构建舒适、健康、高效的智慧建筑环境提供了坚实的技术支撑。
